單軸伺服雙臂雙截係列
單軸伺服雙臂雙截係列
主要結構特點
1.輕型橫走係列適用於80-200T注塑機的成品和料頭的取出。
2.單截式手臂采用精密導軌和鋁合金結構梁,特殊機構的倍速設計,大幅度縮短整機的高度,提高機械手的效率和穩定性。
3.橫行采用高性能直線滑軌,提高了整機的耐用性和穩定性。
4.橫行選用AC伺服馬達驅動,采用精密級行星減速機變速,速度快,定位精準,橫行伺服重複定位精度可達+0.1mm。
主要規格
| 模型 |
適用注塑機 |
行程 |
側姿角度(度) |
最大荷重(含冶具) |
時間 |
驅動方式 |
工作氣壓(kgf/cm2) |
空氣消耗量 |
電源 |
電源消耗量(Kva) |
淨重 |
| 上下 |
引拔 |
橫行 |
取出 |
空循環 |
| XWI-750WD |
80T-150T |
650 |
P:120 R:170 |
1300 |
90° |
3 |
1.2 |
6.5 |
X-AC何服馬達 X-AC servomoror Y、Z-氣壓 Y、Z-pressure |
5~10 |
6~15 |
單相AC220+-10v 50/60HZ |
4~5 |
210 |
| XWI-950WD |
150T-200T |
750 |
P:120 R:250 |
1400 |
230 |
| Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
| XWI-750WD |
1360 |
1860 |
650 |
425 |
1400 |
420 |
130 |
150 |
220 |
515 |
320 |
1200 |
400 |
750 |
| XWI-950WD |
1420 |
1860 |
750 |
425 |
1400 |
420 |
130 |
150 |
220 |
515 |
320 |
1200 |
405 |
750 |
因工藝改進,機型更新不另行通知!

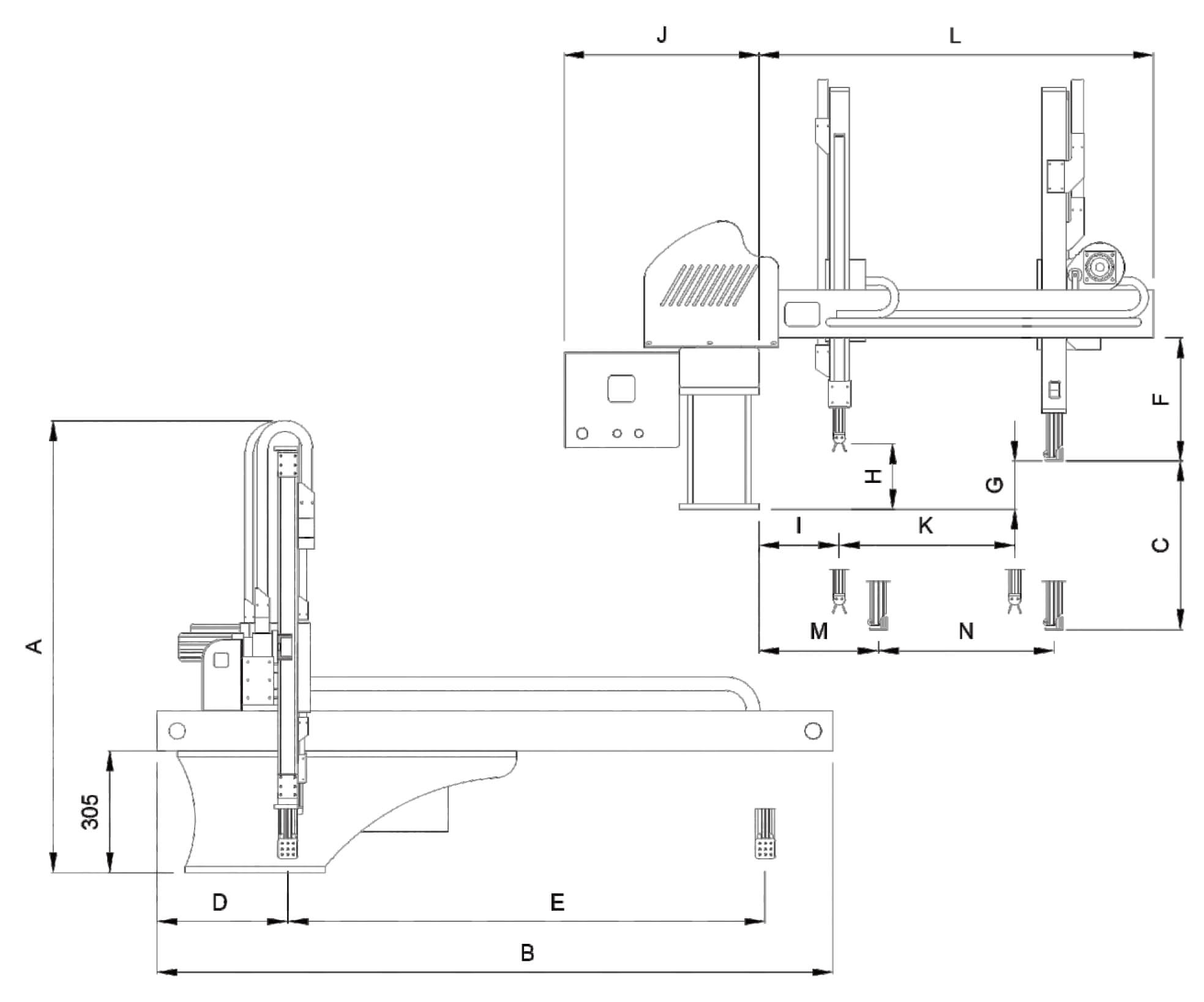

尺寸圖表
